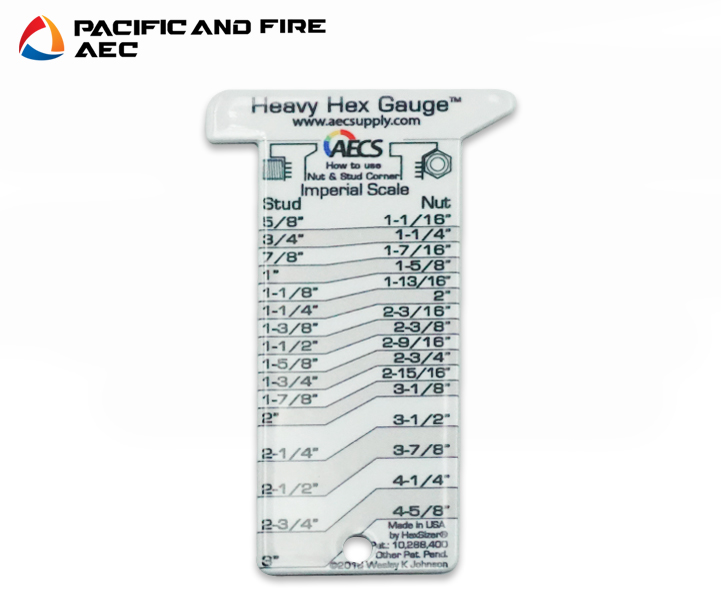

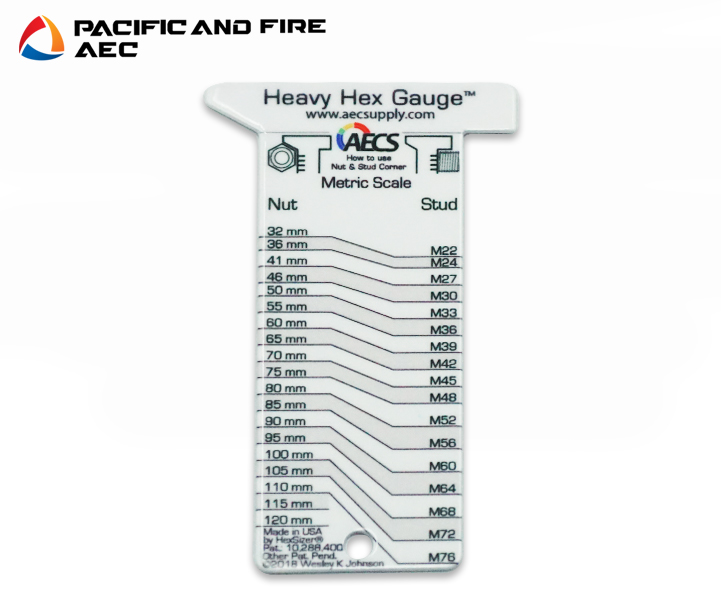

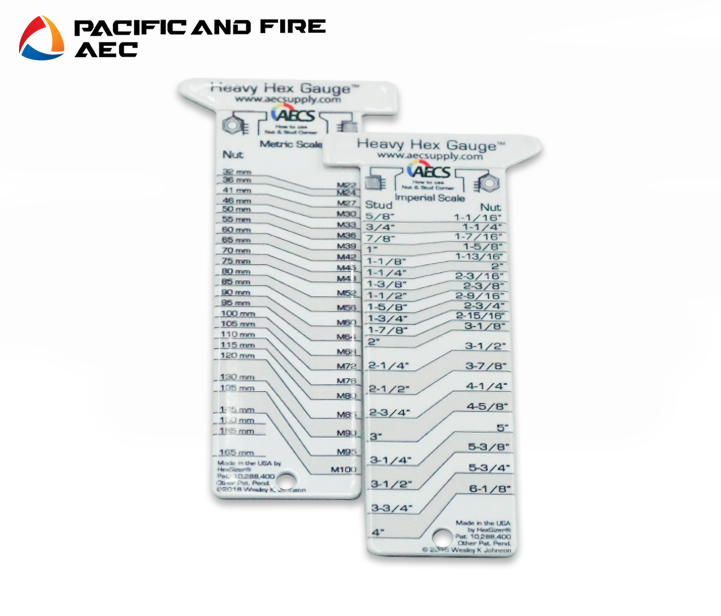

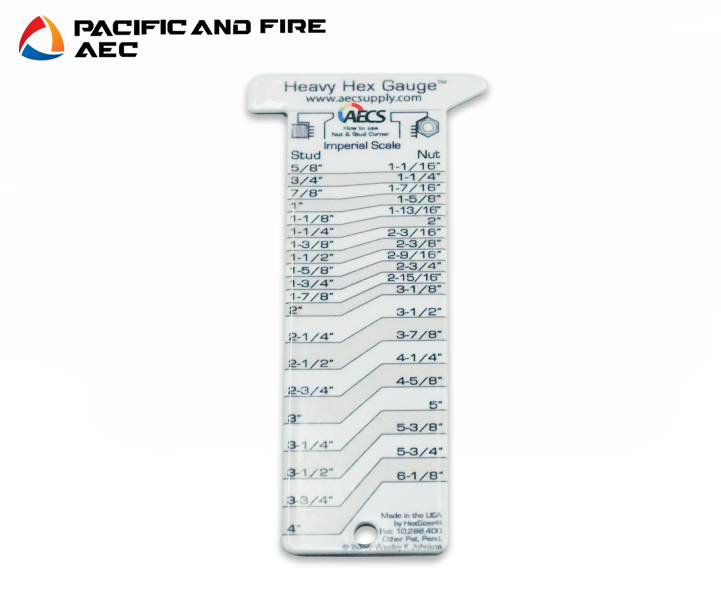

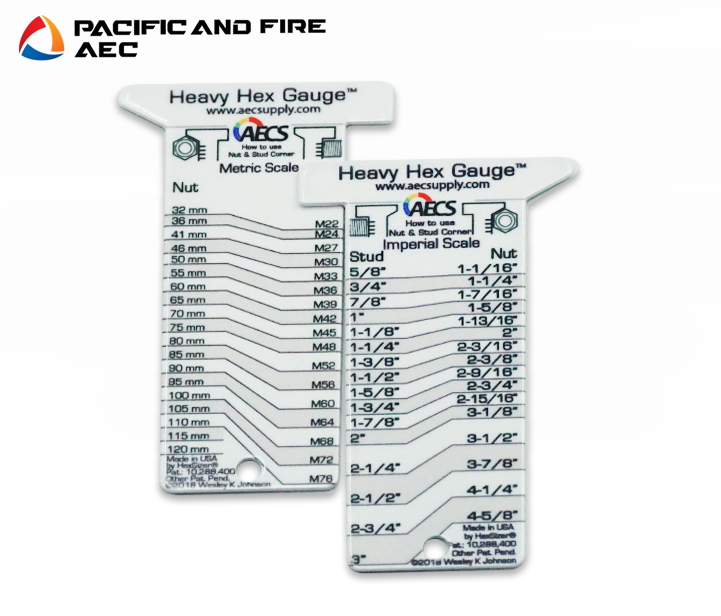

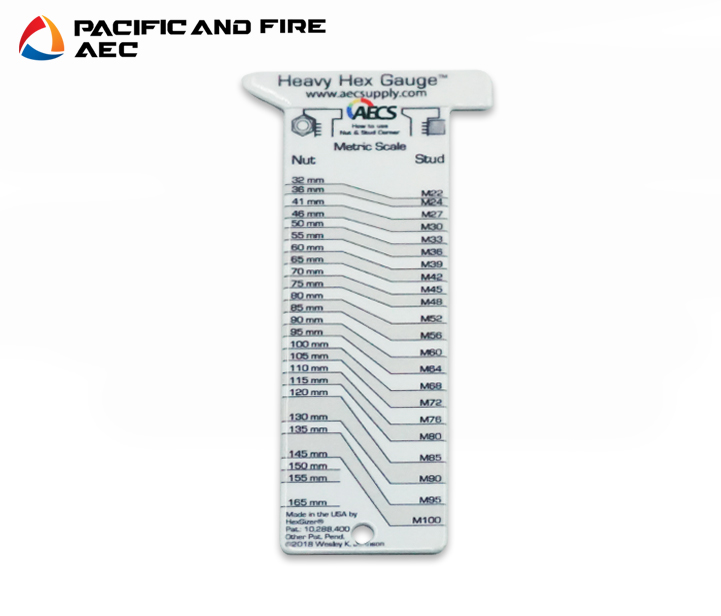

อุปกรณ์สำหรับวัดขนาดหัวน็อต HEXIZER

วิธีการใช้งานอุปกรณ์

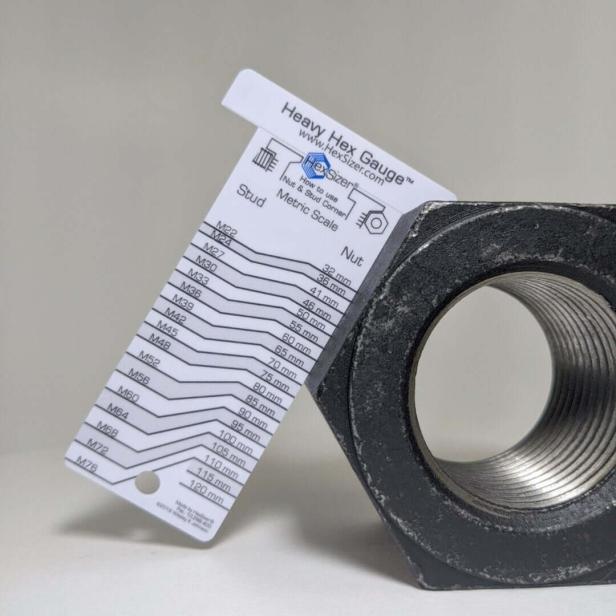

1. วิธีวัดขนาดหัวน็อต เลือกหน่วยวัด มม./นิ้ว

• 1.1 วางหัวน็อตให้เหลี่ยมของหัวน็อตสัมผัสกับมุมของเครื่องมือวัด ดูขนาดได้จากเหลี่ยมของหัวน็อตที่จุดสุดท้ายที่สัมผัสกับเครื่องมือวัด
• 1.2 ดูข้างที่สัมผัสของหัวน็อต ด้านซ้ายเป็นขนาดของหัวน็อต

2. วิธีวัดขนาดแกนเกลียว เลือกหน่วยวัด มม./นิ้ว

• 2.1 วางแกนเกลียวให้เหลี่ยมของแกนเกลียวสัมผัสกับมุมของเครื่องมือวัด ดูขนาดได้จากเหลี่ยมของแกนเกลียว (ฟันนอก) ที่จุดสุดท้ายที่สัมผัสกับเครื่องมือวัด
• 2.2 ดูข้างที่สัมผัสของแกนเกลียว ด้านขวาเป็นขนาดของแกนเกลียว

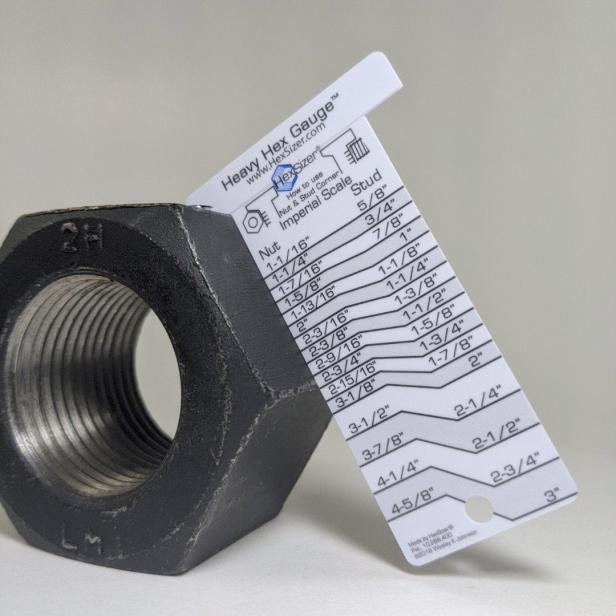

3. ตัวอย่างการวัดขนาดหัวน็อต วางหัวน็อตขนาด 2 นิ้ว วัดขนาดตามข้างที่สัมผัสกับเครื่องมือวัด

หมายเหตุ: ขนาดที่วัดไม่ตรง 100% เนื่องจากขนาดน็อตมีค่าความคลาดเคลื่อน

4. ตัวอย่างการวัดขนาดแกนเกลียว

วางแกนเกลียวขนาด 1-1/4 วัดขนาดตามข้างที่สัมผัสกับเครื่องมือวัด (ดู่ที่ฟันนอก)

หมายเหตุ: เมื่อวัดขนาดหัวน็อตแล้วก็จะทราบขนาดของแกนเกลียว หรือเมื่อทราบขนาดของแกนเกลียวแล้วก็จะทราบขนาดของหัวน็อต
